علائم خرابی فن لپ تاپ چیست؟ بررسی Fan Error و آسیب به CPU و مادربرد

علائم خرابی فن لپ تاپ و بررسی Fan Error و آسیب به CPU و مادربرد

تصور کنید وسط یک تسک سنگین ادیت، تحلیل داده، رندرینگ یا یک دست بازی حساس نشسته اید. اول همه چیز خوب پیش می رود؛ اما کم کم صدای فوت مانند آرامی که از لپ تاپ می شنیدید جای خودش را به یک زوزه گوش خراش، وزوز عصبی یا حتی تق تق ریز می دهد. چند دقیقه بعد، بدنه لپ تاپ، به خصوص در بالای کیبورد و سمت چپ آن، به حدی داغ می شود که دست زدن به آن حس ناخوشایندی ایجاد می کند. ناگهان افت فریم شدیدی رخ می دهد، سیستم به شکل کلافه کننده ای کند و فریز می شود و در نهایت صفحه سیاه شده و دستگاه خاموش می گردد. وقتی لپ تاپ را دوباره روشن می کنید، یک پیام هشدار روی صفحه نقش می بندد: Fan Error!

سیستم خنک کننده در لپ تاپ ها به دلیل فضای محدود و فشرده ی قطعات، مثل سیستم قلبی عروقی عمل می کند؛ اگر فن لپ تاپ که قلب تپنده ی جریان هوای دستگاه است از کار بیفتد، گرمای خفه کننده ی پردازنده (CPU) و تراشه گرافیک (GPU) راهی برای فرار نخواهد داشت. این اختلال علاوه بر ایجاد صدای آزاردهنده و کندی اعصاب خردکن، در بلندمدت سلامت مادربرد و چیپ های گران قیمت را مستقیماً تهدید می کند.

در این راهنمای جامع و کاربردی، علائم فن سالم و خراب، معنای انواع صداهای فن، پشت پرده ارور Fan Error، ریسک آسیب به مادربرد و پردازنده و راهکارهای مطمئن تست و عیب یابی را بررسی می کنیم.

آنچه در علائم خرابی فن لپ تاپ می خوانید

جدول زیر به شما کمک می کند در کمترین زمان به بخش مورد نظرتان دسترسی پیدا کنید:

بخش مقاله	موضوعات تحت پوشش	هدف و کاربرد
وظیفه فن لپ تاپ	انتقال حرارت، کانال های هوایی و نحوه تعامل با هیت سینک	درک مکانیک خنک کاری در لپ تاپ
علائم فن سالم و خراب	تفاوت فن بی نقص با فن معیوب، نیمه سوز یا گیرکرده	تشخیص سریع بدون باز کردن دستگاه
تحلیل صدای فن لپ تاپ	رمزگشایی صدای تق تق، زوزه ممتد، ساییدگی و سوت مانند	شناسایی نوع آسیب بلبرینگ و پره
بررسی ارور Fan Error	دلایل نرم افزاری و سخت افزاری نمایش ارور بوت	حل گام به گام خطای فن
آسیب به CPU و مادربرد	تراتلینگ حرارتی، استرس دمایی به چیپست و مدار تغذیه	پیشگیری از سوختن بردهای حساس
نشانه های داغ شدن خطرناک	علائم فیزیکی و عملکردی خطر انفجار حرارتی	جلوگیری از خسارت قطعی
تعمیر، سرویس یا تعویض	چه زمانی تمیزکاری جواب می دهد و کی باید فن نو خرید؟	تصمیم گیری اقتصادی و فنی
پرسش های پرتکرار (FAQ)	پاسخ به مهم ترین سوالات کاربران	پاسخ سریع به ابهامات رایج

فن لپ تاپ چه وظیفه ای دارد؟

در ساختار فوق العاده متراکم لپ تاپ ها، چیپ های مرکزی یعنی پردازنده (CPU) و کارت گرافیک اختصاصی (dGPU) جریان الکتریکی بالایی مصرف می کنند و حاصل این مصرف، تولید حرارت شدید است. این حرارت ابتدا جذب لوله مسی انتقال حرارت (Heat Pipe) و پره های رادیاتوری هیت سینک می شود.

وظیفه اصلی فن لپ تاپ، مکش هوای خنک از شیارهای زیرین بدنه و دمیدن پرفشار آن از لابه لای پره های رادیاتور هیت سینک به بیرون است. این چرخه مداوم سبب می شود دمای درونی در محدوده ی استاندارد کاری (معمولاً زیر ۸۵ الی ۹۰ درجه سانتی گراد زیر بار پردازشی) مهار شود.

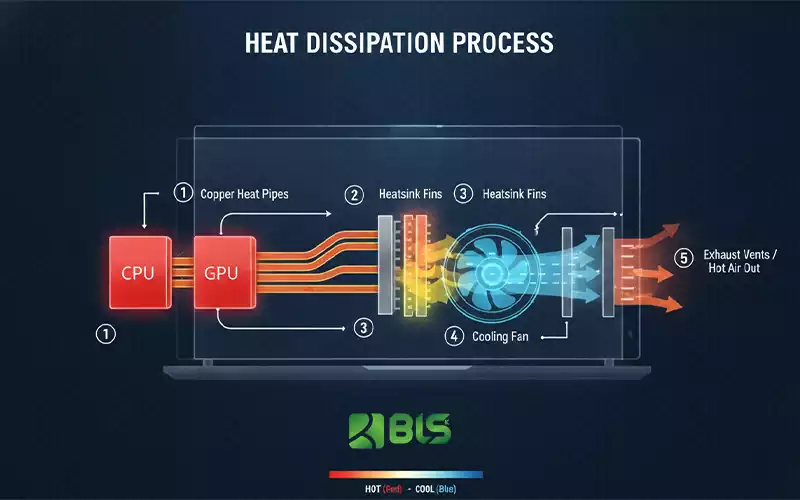

مکانیسم انتقال حرارت در لپ تاپ

برای درک بهتر، می توان فرآیند خنک سازی را به صورت یک زنجیره متوالی در نظر گرفت که در آن گرما از منبع تولید به بیرون هدایت می شود:

• گام اول: تولید گرما در هسته های اصلی پردازنده (CPU) و تراشه گرافیک (GPU).
• گام دوم: جذب فوری حرارت توسط لوله های مسی (Heat Pipes) که نقش انتقال دهنده را دارند.
• گام سوم: انتقال گرما به پره های فلزی هیت سینک (Heatsink) برای پخش شدن حرارت.
• گام چهارم: دمیدن هوای پرفشار توسط فن بر روی این پره ها برای گرفتن گرما.
• گام پنجم: خروج نهایی گرما از طریق شیارهای خروجی (Exhaust Vents) به بیرون از بدنه.

شاید برایتان جالب باشد: راهنمای کامل خرید باتری لپ تاپ

اجزای درگیر در چرخه خنک کاری

1. الکتروموتور فن و بلبرینگ (Bearing): موتور DC با ولتاژ ۵ ولت یا ۱۲ ولت که وظیفه چرخش پره ها را دارد.
2. سیم کشی و سیگنال PWM/Tachometer: سیم های باریکی که برق فن را تأمین کرده و سرعت چرخش (RPM) را به سنسورهای مادربرد گزارش می دهند.
3. پره های توربینی (Impeller Blades): پره های متراکم و نازک که جریان هوای خطی ایجاد می کنند.
4. هیت سینک و لوله های فاز-مایع: هادی اصلی حرارت از سیلیکون به سمت خروجی فن.

آیا فن لپ تاپ باید همیشه در حال چرخش باشد؟

خیر! در سیستم های جدید با قابلیت کنترل هوشمند دور فن، در کارهای سبک اداری و وب گردی ممکن است فن کاملاً خاموش شود (حالت Zero RPM / Silent Fan Curve) تا صدایی تولید نشود و باتری ذخیره گردد. اما به محض باز کردن تب های سنگین، ادیت یا بازی، فن باید به صورت نرم و متناسب با بار کاری وارد مدار شود.

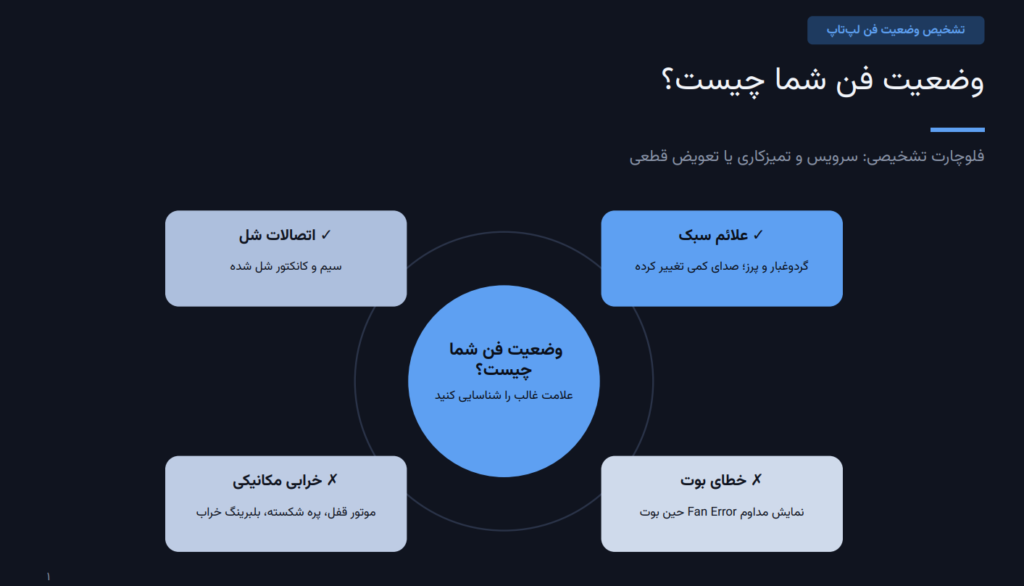

علائم فن سالم و فن خراب لپ تاپ

خیلی از کاربران در نگاه اول نمی دانند فن لپ تاپ شان به درستی کار می کند یا در آستانه از کار افتادن است. در این بخش تفاوت های فنی این دو حالت را مقایسه می کنیم:

تفاوت های عملکردی فن سالم و فن معیوب

برای تشخیص سریع سلامت سیستم خنک کننده، می توانید این ویژگی ها را در دستگاه خود بررسی کنید:

در حالت فن سالم:

• چرخش فن نرم است و سرعت آن با شیبی ملایم و هوشمندانه افزایش می یابد.
• جریان هوای گرم به وضوح و با فشار از خروجی های دستگاه احساس می شود.
• صدای دستگاه تنها صدای یکنواخت جریان باد است و هیچ صدای تق تق یا زوزه عجیبی شنیده نمی شود.
• فن بلافاصله پس از کاهش فعالیت پردازنده، سرعت خود را پایین می آورد.
• دمای بدنه لپ تاپ در محدوده نرمال و قابل لمس باقی می ماند.

در حالت فن خراب:

• فن یا اصلاً نمی چرخد، یا با لکنت و گیرکردگی مداوم عمل می کند.
• با وجود داغ شدن شدید دستگاه، جریان هوای خروجی بسیار کم یا ناچیز است.
• صدای ناهنجاری مثل ساییدگی فلز، ویزویز، لرزش بدنه یا تق تق شنیده می شود.
• فن یا در حالت چرخش ۱۰۰٪ و با حداکثر صدا گیر کرده است، یا در اوج داغی دستگاه، کاملاً بی صدا و خاموش است.
• بدنه لپ تاپ، به خصوص در قسمت کیبورد، به شدت داغ و آزاردهنده می شود.

محصول پیشنهادی که شاید لازم داشته باشید: خرید آداپتور مودم تی پی لینک ۶ ولت ۲ آمپر

نشانه های کلیدی خرابی فن لپ تاپ

• سکوت مطلق همراه با داغ شدن غیرعادی: لپ تاپ به شدت داغ است، اما هیچ صدایی از محفظه فن به گوش نمی رسد و بادی خارج نمی شود.
• چرخش مداوم با ۱۰۰٪ توان (Full Speed) در حالت بیکاری: حتی با وجود صفر درصد بودن کارکرد Task Manager، فن بی وقفه زوزه می کشد.
• لرزش فیزیکی بدنه دستگاه: عدم تعادل در محور فن یا شکستن یکی از پره ها سبب انتقال ارتعاش به شاسی لپ تاپ می شود.
• داغی ناهمگون خروجی هوا: فن می چرخد ولی بادی که از دریچه خروجی خارج می شود سرد است، در حالی که بدنه دستگاه جوش آورده است (نشانه گیر کردن نمدی پرز پشت شیار هیت سینک یا قطعی سنسور).

صدای فن لپ تاپ چه چیزی را نشان می دهد؟

هر صدایی از فن به معنای سوختن آن نیست، اما نوع صوت منتشرشده نوع ایراد مکانیکی یا حرارتی را مشخص می کند:

زنجیره اثرگذاری خرابی فن بر سلامت قطعات

خرابی فن تنها یک مشکل صوتی نیست، بلکه یک واکنش زنجیره ای ایجاد می کند که می تواند منجر به آسیب های زیر شود:

1. افزایش بی رویه دما: وقتی فن کار نمی کند، دما در هسته های اصلی به سرعت از حد مجاز عبور می کند.
2. فعال شدن حالت تراتلینگ (Throttling): برای جلوگیری از سوختن، پردازنده سرعت خود را به شدت کاهش می دهد که باعث کندی شدید و لگ در سیستم می شود.
3. خاموشی اضطراری: در صورت تداوم دما، سیستم برای نجات قطعات، به صورت ناگهانی خاموش می شود.
4. آسیب های فیزیکی و ساختاری: اگر این وضعیت تکرار شود، ممکن است منجر به جدا شدن پایه های قلع زیر چیپ گرافیک، سوختن مدارات تغذیه (ماسکفت ها) و یا حتی باد کردن باتری و دفرمه شدن بدنه لپ تاپ شود.

صدای تق تق یا خرت خرت دوره ای:این حالت معمولاً ناشی از تماس نوک یکی از پره ها با دیواره محفظه یا گیر کردن توده ای از مو و گردوغبار لای پروانه هاست.

1. صدای ساییدگی و زبری (Grinding Sound):خشک شدن روغن گریس و فرسوده شدن محور بلبرینگ (Sleeve / Hydraulic Bearing) این صدا را ایجاد می کند. در این وضعیت پروانه با لرزش می چرخد و به مرور موتور فن جامپ می کند (قفل می شود).
2. دور موتور پرنوسان و نامتعادل:وقتی خمیر سیلیکون خشک شده باشد، به محض کوچک ترین دستور محاسباتی، دمای پردازنده ناگهان ۲۰ درجه جهش می کند؛ سنسور مادربرد به فن شوک وارد کرده و فن با حداکثر دور می چرخد، سپس با اتمام پردازش بلافاصله افت دور پیدا می کند. این رفتار سینوسی نشانه نیاز به سرویس کولینگ است.

راهنمای شرکت لنوو درباره صدای غیرعادی فن:

کمپانی Lenovo در دستورالعمل فنی عیب یابی حرارتی لپ تاپ های خود تأکید می کند که استفاده از لپ تاپ روی فرش، پتو یا سطوح ناهموار پرزدار باعث مکش مستقیم الیاف به داخل هاب فن و بسته شدن دریچه ها شده و فن را وادار به کار با حداکثر نویز آکوستیک می کند.

برای مطالعه راهنمای کامل، پایگاه دانش رسمی Lenovo درباره نویز و دمای فن را بررسی کنید.

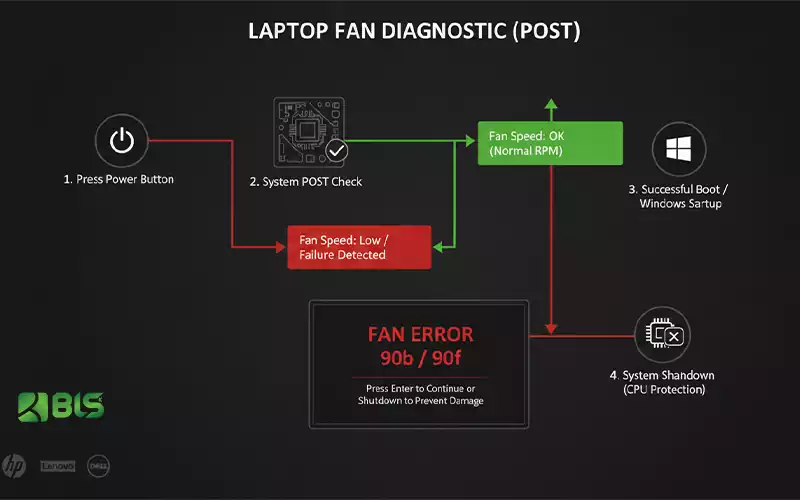

ارور Fan Error در لپ تاپ چیست و چگونه رفع می شود؟

یکی از مهم ترین اخطارهای سخت افزاری در زمان بالا آمدن لپ تاپ (مرحله تست اولیه قطعات یا POST)، ارور Fan Error یا System Fan 90b / 90f Error است (که در لپ تاپ های HP، Lenovo ThinkPad و Dell فراوان دیده می شود).

چرا ارور Fan Error رخ می دهد؟

• نچرخیدن پروانه به دلیل انسداد فیزیکی: گردوغبار متراکم، پره را قفل کرده است.
• قطعی یا لقی کانکتور: سوکت فن به درستی روی مادربرد چفت نشده یا یکی از پین های دیتای دورسنج (Tachometer pin) آسیب دیده است.
• سوختن سیم پیچ موتور فن: فن کلاً قادر به استارت خوردن نیست.
• باگ سنسور دما در نسخه قدیمی بایوس: بایوس در قرائت داده های دورسنج دچار اختلال شده است.

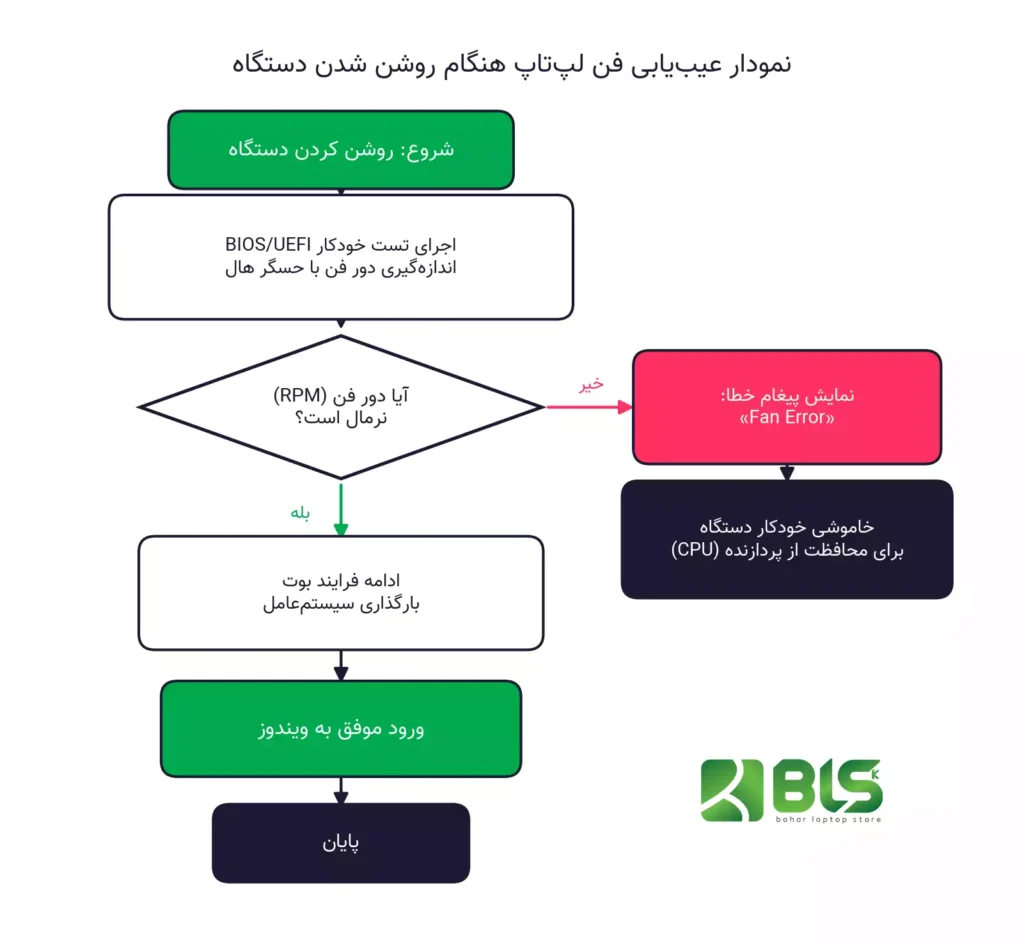

مراحل گام به گام رفع ارور Fan Error

مرحله ۱: خاموش کردن ایمن و قطع کامل برق (آداپتور و باتری)

   ↓

مرحله ۲: پاکسازی سطحی منافذ با پمپ باد دستی یا اسپری هوای فشرده

   ↓

مرحله ۳: ریست بایوس (Clear CMOS) برای بازنشانی تنظیمات سنسورها

   ↓

مرحله ۴: باز کردن قاب و چک کردن اتصال محکم فیش فن روی سوکت مادربرد

   ↓

مرحله ۵: تست چرخش دستی پروانه ها با انگشت (بررسی روان بودن محور)

   ↓

مرحله ۶: تعویض فن در صورت قفل بودن موتور یا عدم رفع خطا

جهت اشنایی کامل با قطعات داخلی و خارجی لپ تاپ اینجا کلیک کنید.

آیا خرابی فن به CPU، کارت گرافیک و مادربرد آسیب می زند؟

پاسخ مستقیم: بله؛ خرابی فن می تواند آسیب های ساختاری و هزینه بری به قطعات اصلی وارد کند، هرچند پردازنده های مدرن سپرهای دفاعی هوشمندی دارند.

پیامدهای خرابی فن لپ‌تاپ (به زبان ساده)

اگر فن لپ‌تاپ از کار بیفتد، این زنجیره اتفاقات به سرعت رخ می‌دهد:

۱. افزایش دمای بحرانی: دمای قطعات از ۹۵ درجه عبور می‌کند.

۲. افت کارایی (Throttling): سیستم برای محافظت از خود، سرعت پردازنده و گرافیک را به شدت کاهش می‌دهد (لگ و کندی شدید).

۳. خاموشی ناگهانی: سیستم برای جلوگیری از ذوب شدن قطعات، در حالت “Thermal Shutdown” خاموش می‌شود.

۴. آسیب‌های دائمی (سخت‌افزاری):

• GPU: جدا شدن پایه‌های چیپ گرافیک (نیاز به Reballing).
• تغذیه: سوختن ماسفت‌های مدار تغذیه (VRM).
• بدنه و باتری: فرسایش سلول‌های باتری و تغییر شکل (تاب برداشتن) قاب دستگاه.

مکانیزم دفاعی پردازنده و حد تحمل قطعات

پردازنده های مدرن برای جلوگیری از سوختن به سازوکار Thermal Throttling (کاهش خودکار کلاک و ولتاژ) مجهز هستند. اگر حرارت از حد بحرانی (مثلاً ۱۰۰ تا ۱۰۵ درجه سانتی گراد، موسوم به ) عبور کند، پردازنده دستور قطع برق اضطراری صادر می کند.

توضیح رسمی کمپانی اینتل درباره رفتار پردازنده ها در گرمای بیش از حد:

به نقل از مستندات پشتیبانی سخت افزاری Intel:

«پردازنده های اینتل مجهز به سنسورهای حرارتی دیجیتال داخلی (DTS) هستند که با رسیدن به آستانه بحرانی دما، فرکانس هسته ها را بلافاصله کاهش داده و در شرایط قطع کامل خنک کننده برای ممانعت از تخریب فیزیکی ترانزیستورها، اقدام به خاموش سازی اضطراری (Automatic Thermal Shutdown) می نمایند.»

برای بررسی دقیق مشخصات و رفتار دمایی، به راهنمای رسمی Intel درباره عیب یابی دمای پردازنده و تراتلینگ حرارتی مراجعه فرمایید.

خطرات حرارت بالا برای قطعات مجاور مادربرد

اگرچه پردازنده ممکن است به لطف خاموشی خودکار نسوزد، اما قطعات دیگر فاقد سنسور مستقل هستند:

1. قلع مردگی و شکست پایه های چیپست و گرافیک (BGA Joint Failure): انبساط و انقباض های شدید و تکراری، پایه های میکروسکوپی قلع زیر چیپ گرافیک را دچار ترک و قطعی می کند که به هزینه بالای ریبالینگ چیپ منجر می شود.
2. سوختن ماسفت های مدار تغذیه (Power MOSFETs): مدارات VRM که برق ۱ ولتی CPU را با آمپراژ بالا می سازند، در گرمای بدون تهویه دچار سوختگی یا انفجار خازن های SMD می شوند.
3. تخریب باتری و قاب دستگاه: حرارت انتقالی بالا باعث باد کردن سلول های باتری لیتیومی و دفرمه شدن پلاستیک قاب زیرین می گردد.

نشانه های داغ شدن خطرناک لپ تاپ

چطور متوجه شویم دمای لپ تاپ به مرحله هشدار و آسیب رسیده است؟

[ نشانه های دمای نرمال ]                                         [ نشانه های دمای خطرناک ]

• خروج باد ملایم و گرم                                      • خروج باد سوزان یا سکوت با حرارت بدنه
• عملکرد روان برنامه ها                                      • افت فریم شدید ناگهانی (Thermal Throttling)
• بدنه با گرمای قابل لمس                                  • داغ شدن کلیدهای کیبورد در حد داغی آزاردهنده
• دمای CPU زیر ۷۵-۸۵ درجه                             • خاموش شدن آنی حین رندر، بازی یا فتوشاپ
• استشمام بوی پلاستیک داغ شده یا سوختگی

برای اطلاعات بهتر درباره فن لپ تاپ می توانید مقاله راهنمای کامل خرید فن لپ تاپ را مطالعه نمایید.

چه زمانی فن لپ تاپ باید تعمیر یا تعویض شود؟

گاهی با یک تمیزکاری ساده ۱۰ دقیقه ای همه چیز حل می شود، اما در برخی مواقع اصرار بر تعمیر فن فقط اتلاف زمان و ریسک به باد دادن لپ تاپ است.

۵ معیار مهم هنگام خرید فن جدید

• تطابق دقیق پارت نامبر (Part Number): حتی در یک مدل لپ تاپ، ممکن است نسخه گرافیک دار با نسخه آن برد فن های متفاوتی داشته باشند.
• تعداد پین های کانکتور: ۳ پین یا ۴ پین بودن سوکت (پین چهارم برای مدیریت سرعت چرخشی PWM است).
• آمپراژ و ولتاژ کاری: معمولاً روی برچسب فن با اعدادی مثل DC 5V 0.5A درج می شود.
• فرم پره ها و محفظه پیچ ها: محل قرارگیری پیچ های فن روی قاب و هیت سینک باید میلی متری منطبق باشد.

جهت خرید فن لپ تاپ کلیک کنید.

چگونه سلامت فن لپ تاپ را تست کنیم؟

برای اطمینان از عملکرد صحیح فن لپ تاپ بدون نیاز به باز کردن بدنه، این ۳ روش سریع را اجرا کنید:

۱. تست نرم افزاری دما و دور فن (HWiNFO / HWMonitor):

   – بررسی ستون CPU Temperature و RPM فن

   – بررسی تغییر دور فن از حالت Idle تا اجرای تست استرس (Stress Test)

۲. تست فیزیکی جریان هوا:

   – قرار دادن کف دست با فاصله ۳ سانتی متری از اگزوز خروجی زیر بار کاری

   – اطمینان از حس کردن پرتاب باد پایدار و گرم

۳. ابزار تست سلامت داخلی بایوس (Hardware Diagnostics):

   – فشردن کلید F12 (در Dell)، F2 (در Asus) یا F10 (در HP) حین روشن شدن لپ تاپ

   – انتخاب گزینه Diagnostic و اجرای خودکار Fan Diagnostic Test

جهت اطلاعات کامل تست فن لپ تاپ کلکی نمایید.

جمع بندی نهایی

فن لپ تاپ با وجود اندازه کوچک، نقشی حیاتی در سلامت پایدار و حفظ بازدهی قطعات ایفا می کند. افزایش صدای فن، لرزش، خروج باد بسیار کم در اوج داغی سیستم، کندی های مقطعی و ظاهر شدن ارور Fan Error همگی زنگ خطرهایی جدی هستند که نباید نادیده گرفته شوند.

اگر با بررسی های بالا متوجه شدید فن لپ تاپ شما دارای لرزش، صدای ساییدگی فیزیکی یا توقف چرخش است، پیشنهاد می شود پیش از آسیب دیدن چیپ گرافیک یا مادربرد، نسبت به سرویس دوره ای، تمیزکاری دریچه ها و در صورت نیاز تعویض فن با یک قطعه ی اورجینال و سازگار اقدام کنید.

سوالات متداول (FAQ)

۱. از کجا بفهمیم فن لپ تاپ کار می کند یا نه؟

کافی است دست خود را نزدیک خروجی های هوای لپ تاپ ببرید یا یک نرم افزار مانیتورینگ مثل HWMonitor نصب کنید. اگر زیر بار کاری سنگین جریان هوای گرمی احساس نشود یا سرعت فن عدد صفر دور در دقیقه (0 RPM) را نشان دهد، فن کار نمی کند.

۲. آیا خمیر سیلیکون خراب می تواند باعث بالا رفتن صدای فن شود؟

بله. وقتی خمیر سیلیکون خشک یا پوک می شود، انتقال حرارت از CPU به هیت سینک متوقف شده و پردازنده به سرعت داغ می شود. مادربرد برای خنک کردن آن فن را روی دور ۱۰۰٪ قرار می دهد؛ در نتیجه فن مدام با نویز بالا زوزه می کشد.

۳. چرا فن لپ تاپ من به صورت یکسره کار می کند؟

پر شدن مجاری هیت سینک با خاک، کارهای سنگین برنامه های پس زمینه در ویندوز، خشک شدن خمیر حرارتی یا باگ در سنسور دمای مادربرد می تواند باعث یکسره کار کردن فن شود.

۴. آیا استفاده از کول پد می تواند جایگزین فن خراب لپ تاپ شود؟

خیر! کول پد تنها جریان هوای زیر شاسی را بهتر می کند؛ بدون فن داخلی که گرما را از لایه های هیت سینک خارج کند، هیچ کول پدی توان مهار دمای ۹۰ درجه ای CPU را نخواهد داشت.

۵. چقدر طول می کشد تا خرابی فن به لپ تاپ آسیب بزند؟

اگر سنسورهای خاموشی اضطراری عمل نکنند، کار کردن لپ تاپ در دمای بالای ۹۵ درجه می تواند ظرف چند روز به چیپست ها، گرافیک و مدار تغذیه مادربرد آسیب های جبران ناپذیر وارد کند.
